Badrumsskåp eluttag planering för hotell och badrum med flera-enheter
Planering av eluttag för badrum med toalettbord för hotell och badrum med flera-enheter
Ett uttag kan rensa spegeln på höjden och ändå landa bakom en upphöjd backsplash. En annan kan sitta snyggt inuti skåpet tills den översta lådan stängs över sin plugg. Jag börjarbadrum fåfänga eluttag planeringgenom att lägga över el-, skåp-, topp-, diskbänks- och spegelritningar i samma skala.
Det första svaret är enkelt. Ställ utloppet från färdiga ytor, inte från ett oavslutat väggdatum. Namnge utrustningen den betjänar. Låt sedan projektelektrikern verifiera skydd, placering, komponentcertifiering och isolering enligt de regler som gäller på platsen.
Innehållsförteckning
- Överlägg varje fåfänga gränssnitt
- Ställ in positioner från färdigt arbete
- Separera våt- och servicezoner
- Koordinera speglar och skåp
- Testa rumsmodellen-
- Registrera underhållsåtkomst
Starta planering av eluttag i badrum med en överlägg
Jag placerar diskbänkens mittlinje, kranens kuvert, topptjocklek, stänkhöjd, spegelkant, armatur, skåpssida och väggkorsning på en höjd. Sektionen lägger till skåldjup, lådrörelse, kabeldragning och servicehål. Om dessa två ritningar inte överensstämmer, bör elektrikern inte uppmanas att gissa vilken bransch som rör sig.
DeHotellbadrumspaket: Komplett guidehåller överlägget kopplat till en specifik rumskod. Ett standardrum, anpassat rum och svit kan ha samma finish men behöver olika spegelstorlekar eller förvaringsarrangemang. Den elektriska utrustningen-följer den godkända rumstypen snarare än en generisk sminkbredd.
Ett stallbadrumsskåpritningen identifierar också löstagbara paneler och lådor. Väggmatningar som kommer in genom en fast bakpanel kan vara omöjliga att nå senare. Jag ber möbelsnickaren att markera kabelgenomföringar och skyddade rutter innan CNC-bearbetningen påbörjas.
Använd den färdiga underdelen som synligt datum
Den övre kanten är vad gästen ser och rör vid varje morgon. En dimension från strukturellt golv kan glida när avjämningsmassa, kakel eller sten-förändringar. Jag visar därför utloppsförhållandet till den färdiga toppen och hänvisar sedan- till den färdiga golvnivån så att installatören kan kontrollera båda.
För en förtjockadkvarts underdel, kan den skenbara kanten sitta lägre än konstruktionsplattan. Den detaljen kan minska spelrummet under ett utlopp eller ändra var backsplashen slutar. Stendelen måste visa den verkliga uppbyggda-kanten, inte bara den nominella materialtjockleken.
Använd eluttag för badrumsskåp för att namnge apparaten
Ett allmänt bekvämlighetsuttag, en rakapparat, en hårtork-anslutning, en spegelmatning och en elektrisk låda gör olika jobb. Deras laster, pluggar, åtkomst och kontroll kan skilja sig åt. Elkonstruktören behöver utrustningsschemat, medan skåp- och spegelteamen behöver den fysiska kontakten och servicekuvertet.
Frasenhotell fåfänga outlet platsbör därför leda till en användningsanmärkning, inte bara två koordinater. Jag registrerar om spetsen förblir synlig, sitter bakom en löstagbar spegel, serverar en fast apparat eller måste acceptera en kontakt utan att böja ledningen mot väggen.
Det allmänna begreppet enåterstående-nuvarande enhethjälper till att förklara skyddande frånkoppling, men platsreglerna avgör själva enheten och kretsarrangemanget. Jag undviker att kopiera ett kodavstånd från ett annat land till en internationell hotellspecifikation. Projektets elingenjör och myndighet som har jurisdiktion fattar det beslutet.
| Elektrisk punkt | Ritningsgränssnitt | Operativ fråga | Godkännandeprotokoll |
|---|---|---|---|
| Synligt bekvämlighetsuttag | Topp, stänk, handfat, spegel och väggfinish | Kan en plugg komma in utan att röra vid vatten eller blockera rengöring? | Rumshöjd och lokalt elgodkännande |
| Spegel- eller skåpmatning | Spegeldjup, urtag, gångjärn och avtagbar kåpa | Kan underhåll isolera och nå anslutningen? | Spegelbutiksritning och åtkomstfotografi |
| Eldriven låda | Lådfärd, kabelhållare, handfat och fälla | Cyklar den laddade lådan utan att dra i ledningen? | Skåpsektion och cykeltest- |
| Ljusstyrning | Användarräckvidd, spegelkant och dörrsving | Är reglaget synligt och användbart från det avsedda läget? | Mockup-operationsblad |
| Hushållningspunkt | Vagnväg, våtstädning och möbler | Kan personalen använda den utan att släpa en ledning över rummet? | Operationssign-av |
Uttaget var synligt men inte användbart
Ett vägguttag kan verka korrekt placerat tills den angivna spegelramen, backsplash och pluggkroppen dras i full storlek. Pluggen kan då träffa ramen eller sticka ut över bassängdäcket, vilket inte lämnar något bekvämt handutrymme för insättning. Korrigeringen hör hemma i den samordnade höjden innan vägglådor och stenbitar fixeras.
Lektionen: Dra ut kontakten och användarens hand, inte bara uttagssymbolen.
Badrumsfläkt eluttag planering för stänk och service
Ett badrum rengörs med blöta trasor och ibland mer spray än designern förväntar sig. Vatten samlas vid kranens baser, rinner mot stänkfogen och kan nå ett tillbehör med låg vägg. Jag ber elektrikern att utvärdera det faktiska förhållandet mellan diskbänken och utloppet, medan det mock-teamet testar normal avtorkning utan att översvämma området.
Badrumsskåp elektrisk tillgångmåste också förbli tillräckligt torr för sin godkända montering och nåbar utan att ta bort toppen. Om en läcka vid fällan eller matningsledningen kan droppa på en anslutning behöver skåpsektionen separeras, avvattnas eller flyttas. El ska aldrig skyddas av hopp.
Den publiceradeTillgång till hotellbadrumsservice som underhåll faktiskt kan användahjälper till att definiera avtagbara paneler och arbetsutrymme. En åtkomstlucka är inte användbar när en lådskena, soptunna eller fast hylla blockerar teknikerns hand.
Skär inte i sten förrän den elektriska enheten-är frusen
En stenstänk i full-höjd kan innehålla hål för uttag, strömbrytare eller kabelgenomföringar-. När den har klippts ut kan en liten{3}}uppsättningsändring kräva en omarbetning snarare än en webbplatsjustering. Jag släpper stenen först efter att spegeln, ellådan, kranen och toppreferenserna delar en revision.
Tillverkaren behöver öppningsstorlek, hörnbehandling, kantfrigång och förstärkningsbeslut från godkänd detalj. Platselektriker behöver den färdiga öppningstoleransen och plåttäckningen. Ingendera handeln bör förstora sten slentrianmässigt bredvid en färdig kant eller handfat.

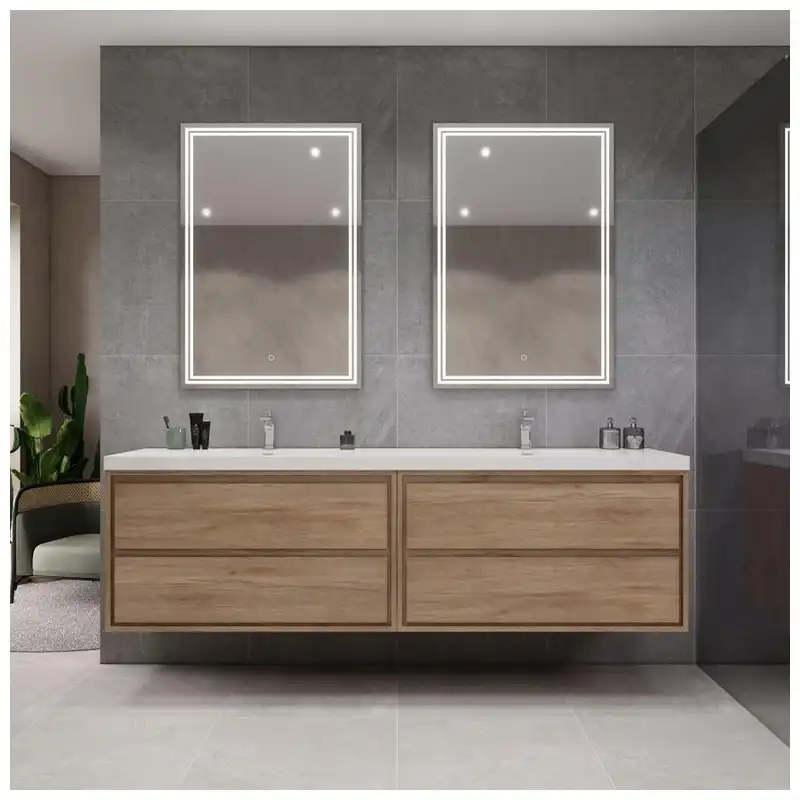

Badrum Fåfänga eluttag Planering runt Mirror Power
Integrerad belysning, demister, klockor och laddningsfunktioner kan förvandla en spegel till elektrisk utrustning.Sminkspegel kraftkoordinationbörjar med exakt spegelmodell eller godkänt tekniskt schema, inte en attraktiv återgivning. Kabelgenomföring, förarposition, brytarmetod, urtagsdjup och borttagningsriktning påverkar alla väggen och underdelen.
DeHotell Vanity Lighting Checklista innan badrumsproduktionär användbar här eftersom ljuskvalitet och elektrisk åtkomst delar samma armatur. En förare placerad där underhållet inte kan nå den kan tvinga bort spegeln från väggen för en liten reparation.
Jag kollar reflektionen när jag står vid handfatet, men jag kollar även överdelen av skåpet från en städposition. En kabelögla som hänger under spegeln eller en skrymmande platta precis ovanför stänket blir mycket uppenbart under direkt ljus. Tack och lov för en full-mock- innan en upprepad vägg får samma obekväma detalj.
Testa planering av eluttag i badrummet i den färdiga mock-upp
Den fungerande mock--upen inkluderar det riktiga skåpet, toppen, diskbänken, kranen, stänk, spegel och avsedda elektriska tillbehör. Ansvarig elhandel sätter igång och testar systemet enligt projektförfarandet. Min del är att kontrollera fysisk användning: kontaktåtkomst, sladdgång, lådrörelse, städutrymme och borttagning av service.
Jag testar med de avsedda apparattyperna där projektet tillåter det. En stor kontakt kan bete sig annorlunda än en slimmad laddare. En lindad ledning kan vila mot det våta däcket. En låda kan stänga på en kabel som såg ofarlig ut när den var tom. Det här är paketproblem, inte abstrakta symboler.
DeHotellbadrumspaket: Komplett guideska få det godkända rumsfotot och ritningsrevisionen efter -mockup-pass. Den posten hjälper inköp att avvisa en sen ersättning som ändrar kontaktstorlek, spegeldjup eller åtkomst till skåpet.
Upprepa kontrollen efter att väggfinishen är klar
Tillfälliga väggskydd, oavslutade skarvar och saknad trim kan skapa falskt utrymme. Jag ber om en sista visuell och funktionskontroll efter att plåtar, spegelram, tätningsmedel och backsplash är klara. Utloppet ska sitta rakt, plattan ska täcka öppningen och rengöring ska inte exponera en rå kant.
Om ett problem uppstår på plats, fotografera hela fåfänga och stäng gränssnittet innan någon borrar eller förstorar sten. Stoppa installationen i den berörda rumstypen. Jämför vägguppsättningen-, elektrisk ritning, spegelritning, stenöppning och mock-uppteckning och involvera sedan elektrikern och ansvariga leverantörer.
Skriv ett rum-Typ post som faciliteter kan använda
Badrum fåfänga eluttag planeringavslutas med en skiva, inte ett elektrikermärke på gips. Jag håller ihop rumskod, kretsreferens, uttagstyp, utrustning som serveras, ritningskoordinater, åtkomstmetod, skyddskrav, testdatum och ansvariga godkännanden.
Faciliteter behöver också ersättningstillträde. Dokumentet ska identifiera löstagbara plåtar, spegellyftriktning, förarposition, åtkomstpanel till skåpet och eventuell speciell isoleringssekvens. Det bör inte uppmuntra okvalificerad personal att arbeta med elektriska komponenter; det borde hjälpa dem att beskriva problemet korrekt och ringa rätt person.
Det här är vad jag skulle göra: skriva ut fåfängaförhöjningen i en läsbar skala och gå med den med skåp, sten, spegel och elteam. Fem minuter runt en ritning är billigare än att flytta en vägglåda efter att backsplashen har klippts bort.
Kontroll Badrumsfläkt eluttag Planeringsändringar
Sena byten är där en bra uppsättning-avklaras tyst. En spegel med bredare ram kan täcka en tallrik. En ny kran kan flytta användarens hand närmare utloppet. En djupare bassäng kan ta det skåputrymme som är reserverat för en kabeldragning. Jag kräver en markerad jämförelse när en av dessa komponenter ändras efter mock{5}}godkännande.
Jämförelsen behöver ingen lång rapport. Den behöver gamla och nya modellreferenser, berörda mått, rumstyper, ritningsrevisioner och en tydlig disposition från ansvariga discipliner. Upphandling bör inte acceptera "samma totala storlek" som bevis när kopplingsposition, urtagningsdjup eller serviceriktning har ändrats.
Plattoleranser behöver samma behandling. En vägglåda som är några millimeter ut kan fortfarande sitta under sin täckplåt, medan en större förskjutning kan föra öppningen för nära stenkanten eller spegelramen. Den accepterade toleransen kommer från den samordnade detaljen och involverade tillverkare. Det bör aldrig uppfinnas av installatören efter att väggen stängts.
Jag håller en hållpunkt innan stenborrning och en annan innan spegelmontering. Först verifierar teamet lådans position mot det färdiga datumet och den godkända mallen. Vid den andra kontrollerar den den färdiga plattan, kabelutgången och isoleringsåtkomsten. Dessa två kontroller kostar lite eftersom de sker innan nästa mål döljer bevisen.
Beslutet är fysiskt, elektriskt och operativt
Hur ritningen blir byggbar
Börja med en rumskod och färdiga datum. Lägg över diskbänk, topp, stänk, spegel och skåp. Lägg till faktiska komponenter och kontaktkuvert. Låt sedan det ansvariga elteamet tillämpa de lokala reglerna och dokumentera det godkända arrangemanget.
Varför gästupplevelsen fortfarande spelar roll
En kompatibel installation kan fortfarande vara irriterande när en kontakt är svår att nå, en sladd draperar genom vatten eller spegelbelysning döljer plattan. Modellen- borde bevisa vanlig morgonanvändning och tillgång till städning utan att förvandla bekvämlighet till ett underhållsproblem.
Vad du ska göra när en-utsatt konflikt når webbplatsen
Ta breda och nära fotografier, spela in rummet och ritningsrevision, och sluta borra eller skära. Jämför den godkända beläggningen med den faktiska väggen, skicka sedan bevisen till elkonstruktören, installatören och paketleverantörerna innan du godkänner en korrigering.
Vanliga frågor
1. Vem bestämmer den säkra platsen för ett toalettbordsuttag?
Projektets kvalificerade elkonstruktör och den myndighet som har jurisdiktion bestämmer tillämpliga krav på plats, skydd, certifiering och isolering. Teamet för sminkpaket tillhandahåller exakt geometri för diskho, topp, stänk, spegel och skåp.
2. Vad ska planeringsritningar för eluttag för badrumshandfat visa?
Visa färdiga golv- och toppreferenser, diskbänks- och krankuvert, stänkhöjd, spegelkant, utlopp eller matning, skåpinteriör, lådväg, kabeldragning, åtkomstpaneler och utrustningen som serveras.
3. Kan ett uttag installeras inuti ett sminkskåp?
Först när hela arrangemanget uppfyller projektets elregler och komponentkrav. Ritningen ska också skydda anslutningen från VVS-konflikter, lagrade produkter, flyttbara lådor och otillgängliga underhållsförhållanden.
4. Bör ett stenstänk skäras innan utloppspositionerna är slutgiltiga?
Nej. Frys in den godkända ellådan, spegeln, kranen och färdiga-datumreferenserna först. Tillverkaren skär sedan öppningen till godkänd storlek, kant och toleransdetalj.
5. Vad är det första steget när ett uttag kommer i konflikt med spegeln eller backsplash?
Fotografera hela fåfänga och nära konflikten, sluta med ytterligare borrning eller stenhuggning och jämför vägguppsättningen-med de godkända el-, spegel-, skåp- och stenritningarna innan det ansvariga teamet väljer en korrigering.
Snabb-referenskontroll av elektrisk koordination
- Lägg över handfatet, handfatet, spegeln, skåpet och elritningarna.
- Ställ in utloppspositioner från färdiga ytor och rumskoder.
- Namnge apparaten eller utrustningen som betjänas av varje punkt.
- Verifiera lokalt skydd och certifiering med elektrikern.
- Bevara torr, avtagbar serviceåtkomst inuti skåpen.
- Testa pluggkroppar, sladdar, lådor och rengöring i -mock-up.
- Spela in den slutliga uppsättningen-och åtkomstmetoden för anläggningar.
Slutlig slutsats
Badrum fåfänga eluttag planeringfungerar när uttaget är godkänt som en del av det fysiska rumspaketet. Färdiga datum, verklig utrustning, lokala elektriska krav, kontaktåtkomst, rengöring, lådor, speglar och underhåll hör allt till beslutet.
Det här är vad jag skulle göra: frysa ett läsbart överlägg och testa ett färdigt rum, eftersom KA UNITED hellre flyttar en symbol på papper än att skära ett andra hål genom ett färdigt backsplash.
